Система мониторинга температуры и влажности (СМТВ) в помещениях завода по убою и переработке индейки
Система мониторинга температуры и влажности (СМТВ) в помещениях завода по убою и переработке индейки
Задача: Обеспечение постоянного контроля температуры и влажности в 42-ух помещениях завода по переработке птицы.
Произведены:
1. Разработка и проектирование системы СМТВ:
- схемотехническая часть проекта,
- конструктивная часть постов местного контроля, коммутационных боксов, шкафа с сервером СМТВ, рабочего места оператора,
2. Смонтированы 104 датчика, 42 поста местного контроля, коммутационные боксы на техническом этаже.
3. Прокладка питающих и сигнальных кабелей ко всем узлам системы СМТВ;
4. Разработано программное обеспечение для АРМ оператора СМТВ;
5. Ввод всей системы СМТВ в эксплуатацию.
Результат:
1. СМТВ состоит из двух основных частей:
- разветвленной сети промышленных датчиков влажности и температуры ОВЕН ПВТ100 предназначенных для непрерывного преобразования относительной влажности и температуры в два унифицированных выходных сигнала 4…20 мА (для местного мониторинга) и передачи измеренных значений по интерфейсу RS-485 (для передачи в систему диспетчеризации).
- системы сбора и обработки данных от датчиков ПВТ100 на базе ПЛК SIEMENS серии S7 c отображением данных на АРМ оператора (диспетчера);

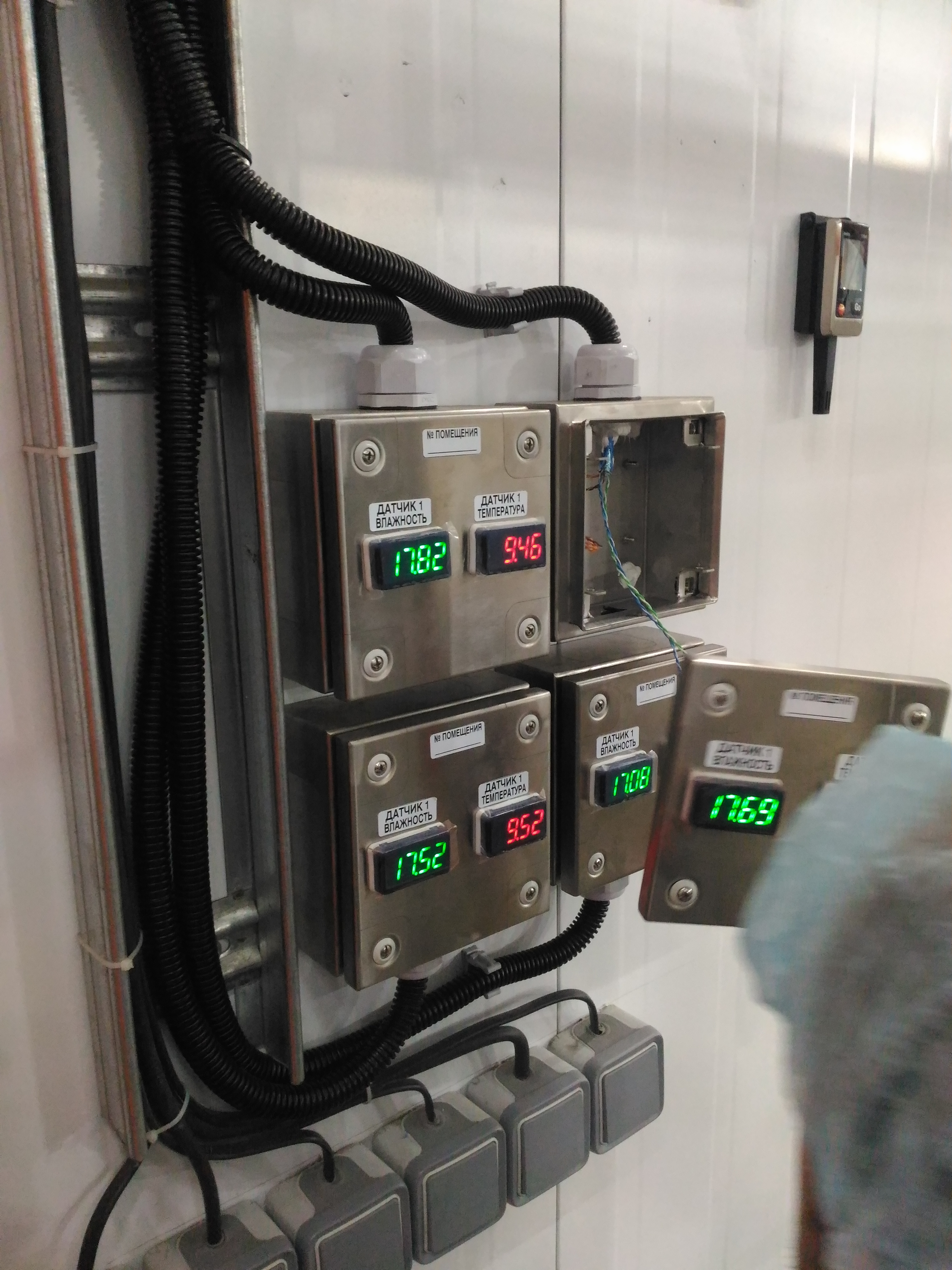

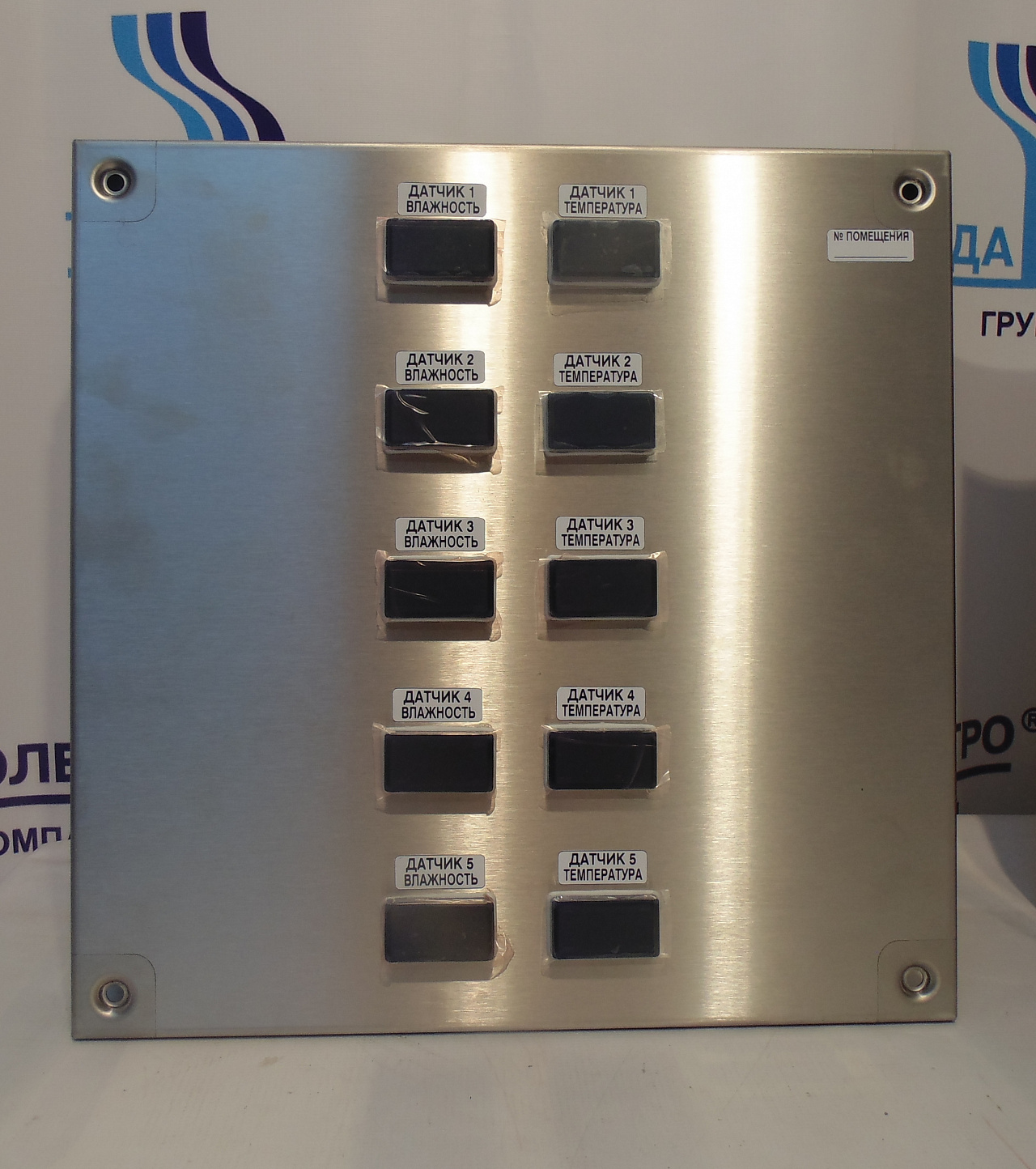

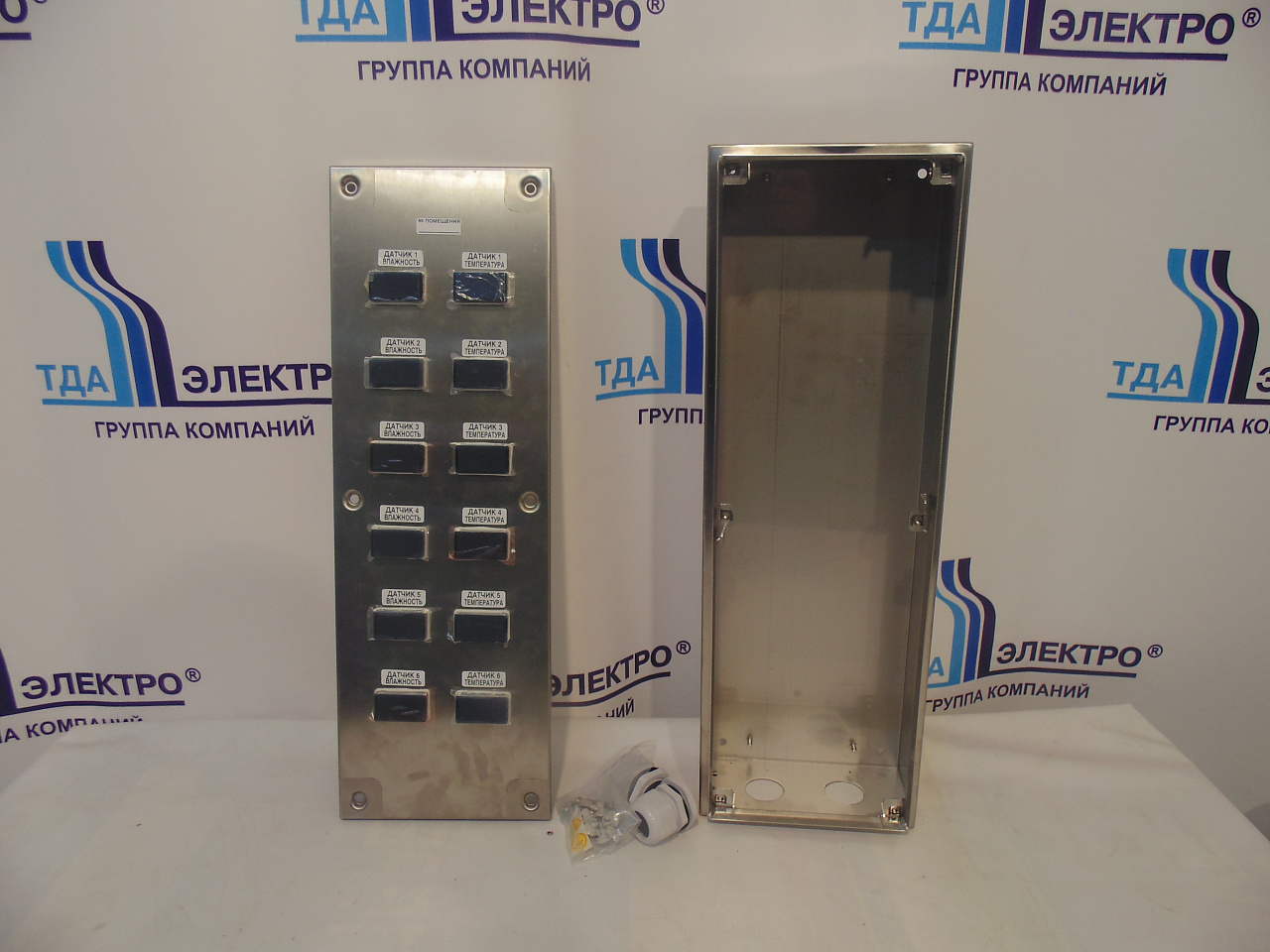

СМТВ обеспечивает возможность местного мониторинга значений температуры и относительной влажности каждого датчика внутри каждого, отдельно взятого помещения, согласно экспликации и ТЗ. Местные посты мониторинга выполняются на базе шкафов из нержавеющей стали со степенью защиты IP66. Отображение измеряемых величин выполнено при помощи индикаторов токовой петли ОВЕН ИТП-11.
3. Обеспечена полная интеграция со SCADA–системой завода.
