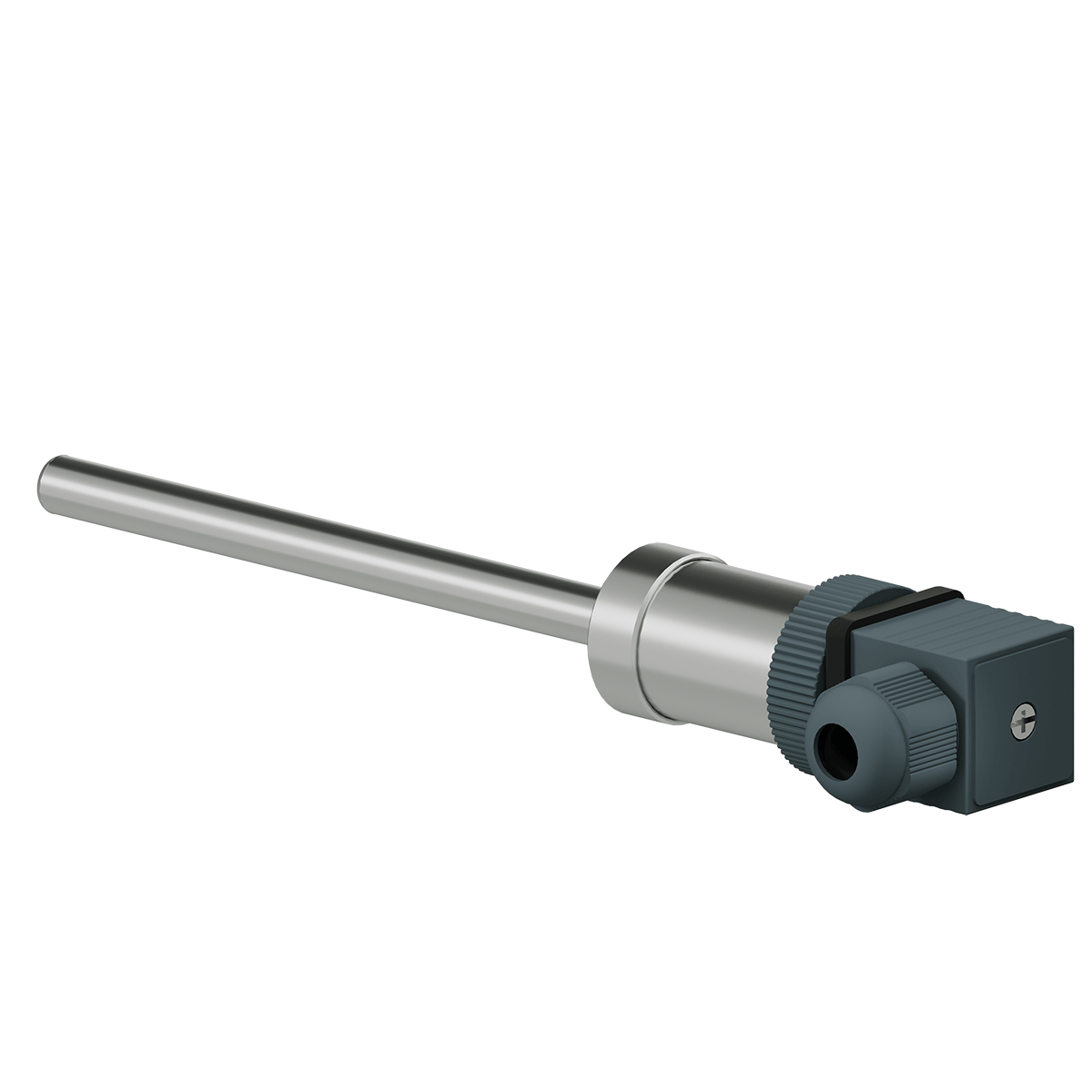

ДТСхх2 термосопротивления с коммутационным разъемом DIN

Выберите модель

Включены в реестр Минпромторг, реестровая запись 10784067 до 16.02.2031

Датчики температуры ДТСхх2 с коммутационным разъемом DIN типа 43650 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности ДТСхх2 с DIN

Удобство монтажа: DIN-разъем типа 43650.
Большое количество исполнений за счет новой маркировки.

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.

Основные характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:

ДТС с платиновым ЧЭ:

от -50 до +250 °С – не менее 0,95 за 40 000 ч;
от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ:

от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх2 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Стандартный срок производства – от 5 рабочих дней

Токовый выход

Если вам нужен датчик с токовым выходом 4…20 мА с разъемом DIN 43650, предлагаем использовать совместно с ДТСхх2 нормирующий преобразователь НПТ-5.
